Morsettiera di collegamento dell'interruttore automatico

Si tratta di morsetti (morsetti per cavi/morsettiere) per interruttori automatici/MCB, componenti principali di dispositivi elettrici a bassa tensione, utilizzati principalmente per collegare e fissare conduttori in interruttori automatici miniaturizzati (MCB), interruttori pneumatici, interruttori automatici differenziali (RCCB) e altre apparecchiature simili.

Caratteristiche principali della morsettiera di collegamento dell'interruttore automatico

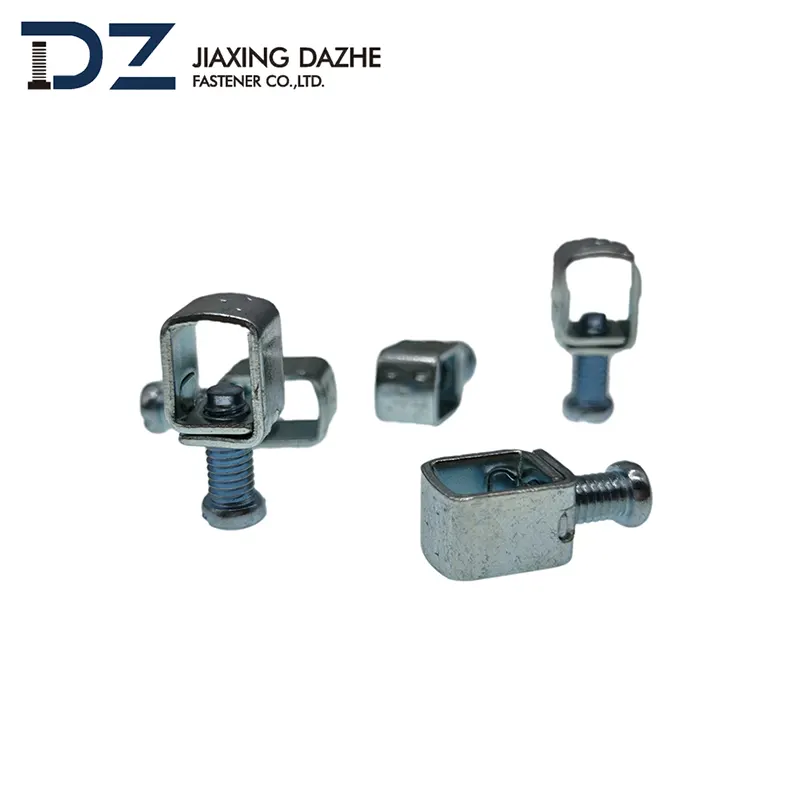

• Struttura: composta da un telaio metallico stampato (solitamente acciaio dolce o ottone) e una vite corrispondente (principalmente specifiche M4/M5/M7, superficie zincata/nichelata). Alcuni modelli incorporano clip a molla per aumentare la forza di serraggio.

• Aspetto: la cornice è tipicamente quadrata/rettangolare con un'estremità aperta; la testa della vite è a testa bombata o svasata con intaglio a croce. L'intera parte è trattata con zinco bianco-blu o zincatura colorata per prevenire la ruggine.

• Differenze nelle specifiche: diversi modelli corrispondono a diversi valori di corrente (ad esempio, serie C45/DZ47 per 10 A~63 A, serie NC per 100 A), con dimensioni del telaio e specifiche delle viti che variano in base alla capacità di trasporto di corrente.

Principali applicazioni della morsettiera di collegamento dell'interruttore automatico

1. Collegamento elettrico: crimpare in modo affidabile i conduttori in rame/alluminio ai terminali dell'interruttore per una trasmissione stabile della corrente.

2. Anti-allentamento e antiscivolo: la struttura del telaio, combinata con la vite, impedisce efficacemente l'allentamento dei conduttori in caso di vibrazioni o dilatazione/contrazione termica.

4. Forte compatibilità: compatibile con fili morbidi intrecciati e fili rigidi solidi; alcuni modelli supportano il collegamento in parallelo di più conduttori.

Scenari applicativi della morsettiera di collegamento dell'interruttore automatico

• Sistemi di distribuzione dell'energia residenziale/industriale: interruttori automatici miniaturizzati, interruttori differenziali, interruttori aperti.

• Scatole/pannelli di distribuzione: Collegamenti ausiliari per morsettiere e sbarre.

• Apparecchiature elettriche: controllo motore, controllo illuminazione e altri dispositivi a bassa tensione.

Note aggiuntive

• Materiale e processo: i prodotti tradizionali sono realizzati mediante stampaggio di acciaio laminato a freddo e galvanica. I modelli di fascia alta utilizzano ottone o acciaio inossidabile per migliorare la conduttività e la resistenza alla corrosione.
